Protokol Jaringan

Protokol Jaringan (Protokol Netware,UDP,dll)

Developer : Khusnul Khotimah

Adviser     : Selamet Hariadi

Hari ini saya akan sedikit membahas tentang Protokol Jaringan, diantaranya :
A. Protokol Netware
B. Protokol UDP
C. Sejarah dan Arsitektur TCP/IP
D. Protokol pada jaringan peer to peer
E. Setting IP pada Windows dan Linux
F. Perbandingan model OSI dan TCP/IP.
    Selamat memperhatikan :)


A. PROTOKOL NET WARE


1.Pengertian protokol net ware

   Protokol Netware adalah, Sistem operasi (operating system) jaringan yang dikembangkan oleh Novell, dan protokol jaringan yang digunakan untuk berkomunikasi dengan client dalam network.

2.Sejarah singkat protokol net ware


   NetWare berkembang dari konsep yang sangat sederhana: file sharing, bukan disk berbagi. Pada tahun 1983 ketika pertama versi NetWare dirancang, semua produk lainnya bersaing didasarkan pada konsep berbagi langsung menyediakan akses disk.
   Novell alternatif dari pendekatan telah divalidasi oleh IBM pada tahun 1984 dan membantu mempromosikan produk mereka. Dengan Novell NetWare, ruang disk yang dipakai bersama-sama dalam bentuk NetWare volumes, dibandingkan volume ke DOS. Klien menjalankan MS-DOS akan menjalankan khusus menghentikan dan tinggal penduduk (tsr) program yang memungkinkan mereka untuk peta lokal huruf drive ke volume NetWare. Klien harus masuk ke server untuk bisa mengembangkan peta volume, dan akses dapat dibatasi sesuai dengan nama login. Demikian pula, mereka dapat terhubung ke printer bersama berdedikasi pada server, dan cetak seperti printer yang terhubung secara lokal.
   Pada akhir 1990-an, dengan konektivitas Internet booming, Internet’s TCP / IP protokol menjadi dominan di Lans. Novell telah memperkenalkan terbatas TCP / IP dukungan terhadap klien file dan layanan cetak biasanya terkait dengan NetWare telah diperkenalkan di NetWare v5.0 (dirilis pada 1998).
    Pada awal-ke-pertengahan tahun 1980-an Microsoft memperkenalkan mereka sendiri dalam sistem LAN LAN Manager berdasarkan bersaing NBF protokol. Awal dalam upaya untuk otot pada NetWare tidak berhasil, tetapi ini berubah dengan masuknya perbaikan jaringan dukungan pada Windows untuk Workgroups, dan kemudian sangat sukses Windows NT dan Windows 95. NT, terutama yang mirip dengan layanan yang ditawarkan oleh NetWare, tetapi pada suatu sistem yang juga bisa digunakan pada desktop, dan lainnya yang terhubung langsung ke desktop Windows NBF adalah dimana sekarang hampir universal.


B. PROTOKOL UDP




1.Pengertian protokol UDP


   User Datagram Protocol (UDP) adalah salah satu protokol lapisan transpor TCP/IP yang mendukung komunikasi yang tidak andal (Unreliable), tanpa koneksi (Connectionless) antara host-host dalam jaringan yang menggunakan TCP/IP UDP memiliki karakteristik-karakteristik berikut :

a)Connectionless (Tanpa koneksi) :

    Pesan-pesan UDP akan dikirimkan tanpa harus dilakukan proses negosiasi koneksi antara dua host yang hendak bertukar informasi.

b)Unreliable (tidak andal) :
   Pesan-pesan UDP akan dikirimkan sebagai datagram tanpa adanya nomor urut atau pesan acknowledgment. Protokol lapisan aplikasi yang berjalan di atas UDP harus melakukan pemulihan terhadap pesan-pesan yang hilang selama transmisi. Umumnya, protokol lapisan aplikasi yang berjalan di atas UDP mengimplementasikan layanan keandalan mereka masing-masing, atau mengirim pesan secara periodik atau dengan menggunakan waktu yang telah didefinisikan
UDP menyediakan mekanisme untuk mengirim pesan-pesan ke sebuah protokol lapisan aplikasi atau proses tertentu di dalam sebuah host dalam jaringan yang menggunakan TCP/IP. Header UDP berisi field Source Process Identification dan Destination Process Identification. UDP menyediakan penghitungan checksum berukuran 16-bit terhadap keseluruhan pesan UDP.


2. Karakteristik UDP
   UDP memiliki karakteristik-karakteristik berikut:
  • Connectionless (tanpa koneksi): Pesan-pesan UDP akan dikirimkan tanpa harus dilakukan proses negosiasi koneksi antara dua host yang hendak bertukar informasi.
  • Unreliable (tidak andal): Pesan-pesan UDP akan dikirimkan sebagai datagram tanpa adanya nomor urut atau pesan acknowledgment. Protokol lapisan aplikasi yang berjalan di atas UDP harus melakukan pemulihan terhadap pesan-pesan yang hilang selama transmisi. Umumnya, protokol lapisan aplikasi yang berjalan di atas UDP mengimplementasikan layanan keandalan mereka masing-masing, atau mengirim pesan secara periodik atau dengan menggunakan waktu yang telah didefinisikan.
  • UDP menyediakan mekanisme untuk mengirim pesan-pesan ke sebuah protokol lapisan aplikasi atau proses tertentu di dalam sebuah host dalam jaringan yang menggunakan TCP/IP. Header UDP berisi field Source Process Identification dan Destination Process Identification.
  • UDP menyediakan penghitungan checksum berukuran 16-bit terhadap keseluruhan pesan UDP.
UDP tidak menyediakan layanan-layanan antar-host berikut:
  • UDP tidak menyediakan mekanisme penyanggaan (buffering) dari data yang masuk ataupun data yang keluar. Tugas buffering merupakan tugas yang harus diimplementasikan oleh protokol lapisan aplikasi yang berjalan di atas UDP.
  • UDP tidak menyediakan mekanisme segmentasi data yang besar ke dalam segmen-segmen data, seperti yang terjadi dalam protokol TCP. Karena itulah, protokol lapisan aplikasi yang berjalan di atas UDP harus mengirimkan data yang berukuran kecil (tidak lebih besar dari nilai Maximum Transfer Unit/MTU) yang dimiliki oleh sebuah antarmuka di mana data tersebut dikirim. Karena, jika ukuran paket data yang dikirim lebih besar dibandingkan nilai MTU, paket data yang dikirimkan bisa saja terpecah menjadi beberapa fragmen yang akhirnya tidak jadi terkirim dengan benar.
  • UDP tidak menyediakan mekanisme flow-control, seperti yang dimiliki oleh TCP

3.Penggunaan UDP
   UDP sering digunakan dalam beberapa tugas berikut:
  • Protokol yang "ringan" (lightweight): Untuk menghemat sumber daya memori dan prosesor, beberapa protokol lapisan aplikasi membutuhkan penggunaan protokol yang ringan yang dapat melakukan fungsi-fungsi spesifik dengan saling bertukar pesan. Contoh dari protokol yang ringan adalah fungsi query nama dalam protokol lapisan aplikasi Domain Name System.
  • Protokol lapisan aplikasi yang mengimplementasikan layanan keandalan: Jika protokol lapisan aplikasi menyediakan layanan transfer data yang andal, maka kebutuhan terhadap keandalan yang ditawarkan oleh TCP pun menjadi tidak ada. Contoh dari protokol seperti ini adalah Trivial File Transfer Protocol (TFTP) dan Network File System (NFS)
  • Protokol yang tidak membutuhkan keandalan. Contoh protokol ini adalah protokol Routing Information Protocol (RIP).
Transmisi broadcast: Karena UDP merupakan protokol yang tidak perlu membuat koneksi terlebih dahulu dengan sebuah host tertentu, maka transmisi broadcast pun dimungkinkan. Sebuah protokol lapisan aplikasi dapat mengirimkan paket data ke beberapa tujuan dengan menggunakan alamat multicast atau broadcast. Hal ini kontras dengan protokol TCP yang hanya dapat mengirimkan transmisi one-to-one. Contoh: query nama dalam protokol NetBIOS Name Service.


C. SEJARAH DAN ARSITEKTUR TCP/IP

1.Sejarah
   Internet Protocol dikembangkan pertama kali oleh Defense Advanced Research Projects Agency (DARPA) pada tahun 1970 sebagai awal dari usaha untuk mengembangkan protokol yang dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah, yang masing-masing jaringan tersebut menggunakan teknologi yang berbeda.
   Pertamakali TCP/IP diterapkan di ARPANET, dan mulai berkembang setelah Universitas California di Berkeley mulai menggunakan TCP/IP dengan sistem operasi UNIX.

2.Arsitektur



Adapun fungsi rincian masing-masing layer arsitektur TCP/IP adalah :
a)Physical Layer (lapisan fisik) merupakan lapisan terbawah yang mendefinisikan besaran fisik seperti media komunikasi, tegangan, arus, dsb. Lapisan ini dapat bervariasi bergantung pada media komunikasi pada jaringan yang bersangkutan. TCP/IP bersifat fleksibel sehingga dapat mengintegralkan mengintegralkan ber bagai jaringan dengan media fisik yang berbeda-beda.
b) Network Access Layer mempunyai fungsi yang mirip dengan Data Link layer pada OSI. Lapisan ini mengatur peny aluran data frame-frame data pada media fisik yang digunakan secara handal. Lapisan ini biasanya memberikan servis untuk deteksi dan koreksi kesa lahan dari data yang ditransmisikan. Beberapa contoh protokol yang digunakan pada lapisan ini adalah X.25 jaringan publik, Ethernet untuk ja ringan Etehernet, AX.25 untuk jaringan Paket Radio dsb

c) Internet Layer mendefinisikan bagaimana hubungan dapat terjadi antara dua pihak yang berada pada jaringan yang berbeda seperti Network Layer pada OSI. Pada jaringan Internet yang terdiri atas puluhan juta host dan ratusan ribu jaringan lokal, lapisan ini bertugas untuk menjamin agar suatu paket yang dikirimkan dapat menemukan tujuannya dimana pun berada. Oleh karena itu, lapisan ini memiliki peranan penting terutama dalam mewujudkan internetworking yang meliputi wilayah lu as (worldwide Internet)

   beberapa tugas penting dalam lapisan ini :
·         Addressing, yakni melengkapi setiap datagram dengan alamat Internet dari tujuan. Alamat pada protokol inilah yang dikenal dengan Internet Protocol Address ( IP Address). Karena pengalamatan (addressing ) pada jaringan TCP/IP berada pada level ini (software ), maka jaringan TCP/IP independen dari jenis media dan komputer yang digunakan.
·         Routing , yakni menentukan ke mana datagram akan dikirim agar mencapai tujuan yang diinginkan. Fungsi ini merupakan fungsi terpenting dari Internet Protocol (IP). Sebagai protokol yang bersifat connectionless , proses routing sepenuhnya ditentukan oleh jaringan. Pengirim tidak memiliki kendali terhadap paket yang di kirimkannya untuk bisa mencapai tujuan. Router-router pada jaringan TCP/IP lah yang sangat menentukan dalam penyampaian datagram dari penerima ke tujuan

d) Transport Layer mendefinisikan cara-cara untuk melakukan pengiriman data antara end to end host secara handal. Lapisan ini menjamin bahwa informasi yang diterima pada sisi penerima adal ah sama dengan informasi yang dikirimkan pada pengirim. Untuk itu, lapisan ini memiliki beberapa fungsi penting antara lain :
·         Flow Control. Pengiriman data yang telah dipecah menjadi paket-paket tersebut harus diatur sedemikian rupa agar pengirim tidak sampai mengirimkan data dengan kecepatan yang melebihi kemampuan penerima dalam menerima data.

·         Error Detection. Pengirim dan penerima juga melengkapi data dengan sejumlah informasi yang bisa digun akan untuk memeriksa data yang dikirimkan bebas dari kesalahan. Jika ditemukan kesalahan pada paket data yang diterima, maka penerima tidak akan menerima data tersebut. Pengirim akan mengirim ulang paket data yang mengandung kesalahan tadi. Namun hal ini dapat menimbulkan delay yang cukup berartii.
Application Layer merupakan lapisan terakhir dalam arsitektur TCP/IP yang berfungsi mendefinisikan aplikasi-aplikasi yang dijalankan pada jaringan. Karena itu, terdapat banyak protokol pada lapisan ini, sesuai dengan banyaknya aplikasi TCP/IP yang dapat dijalankan. Contohnya adalah SMTP ( Simple Mail Transfer Protocol ) untuk pengiriman e-mail , FTP ( File Transfer Protocol) untuk transfer file, HTTP ( Hyper Text Transfer Protocol ) untuk aplikasi web, NNTP ( Network News Transfer Protocol) untuk distribusi news group dan lain-lain. Setiap aplikasi pada umumnya menggunakan protokol TCP dan IP, sehingga keseluruhan keluarga protokol ini dinamai dengan TCP/IP.


D.PROTOKOL PADA JARINGAN PEER TO PEER

Jaringan peer to peer adalah sebuah jaringan komputer dimana setiap komputer disusun dan dihubungkan satu sama lain tanpa adanya kontrol terpusat yang berperan sebagai server murni. Setiap komputer yang ada dalam jaringan peer to peer menawarkan layanan yang sama sehingga server bisa sebagai client atau client juga bisa sebagai server. jaringan peer to peer cocok digunakan untuk jaringan dengan kapasitas kecil
E. SETTING IP PADA WINDOWS DAN LINUX
1.Pada windows :
  1) Buka Start
 2) Kemudian klik control panel
 3) Network Connection,  Klik kanan pada Local Area Connection
4) Lalu pilih properties pada tab General, klik menu Internet Protocol (TCP/IP) dan klik Properties

5) Tuliskan alamat IP yang dikehendaki, misalnya 192.168.1.182 dengan Subnet mask 255.255.255.0. Perlu diperhatikan, bahwa masing-masing komputer harus memiliki alamat IP yang berbeda (alamat IP bersifat unik).
6) Lakukan testing dengan membuka command prompt dan mengetik perintah ping 192.168.1.182

7) Jika reply berhasil berarti komputer sudah berada dalam jaringan dan siap digunakan

Cek koneksi dengan PC lain. Hubungkan keduanya dengan kabel LAN. Buka command prompt dan ketikkan ping ipAddress (milik PC lain). Jika reply berhasil berarti kedua komputer telah terhubung.

2.Pada Linux
Untuk setting jaringan di Linux mungkin agak susah karena kita tidak biasa dengan OS yang satu ini, tapi tetap perlu dicoba ya teman-teman :D Untuk setting jaringan di Linux bisa melalui dua cara yaitu command line dan GUI. Melalui command line: Kita hanya perlu mengedit file /etc/network/interfaces dan mengisinya dengan settingan yang diinginkan. Caranya :
1)Buka Terminal, jalankan perintah : sudo nano /etc/network/interface
2) Misalnya kita mempunyai koneksi eth0 yang terhubung, dan ingin memberi IP address baru seperti ini :
         IP: 192.168.1.120
         Subnet mask / Netmask: 255.255.255.0
          Gateway: 192.168.1.254
   Yang perlu kita lakukan adalah menambahkan barisberikut ini:
          auto eth0 iface eth0
          inet static address 192.168.1.120
          netmask 255.255.255.0
          gateway 192.168.254
3) Save, dengan menekan Ctrl – X – Y Selanjutnya kita masih harus mengedit DNS Server, kita perlu mengedit /etc/resolv.conf:
    a)Buka terminal, jalankan perintah ini :   sudo nano /etc/resolv.con
    b) Masukkan DNS, misalnya anda ingin menggunakan DNS dari Google (8.8.8.8), masukkan dengan format seperti ini: nameserver 8.8.8.8
    c) Setelah semua settingan diatas di isi, kita harus membuat agar sistem membaca atau mengenali settingan yang kita buat, jalankan perintah ini pada terminal: sudo /etc/init.d/networking restart
   melalui GUI :
·         Klik-kanan pada icon networkmanager (ditunjukkan dengan icok jaringan), lalu pilih Edit Connections.
·         Pada tab Wired (koneksi kabel), klik pada tombol Add untuk menambah settingan baru.
·         Masuk ke tab IPv4 Settings dan isi settingannya :
                Method : Manual
               address 192.168.1.120
                netmask 255.255.255.0
                gateway 192.168.254
·         Setelah settingan selesai diisi, klik Apply
·          Klik pada NetworkManager dan pilih settingan yang baru saja dibuat. Jika muncul ‘Connection Established’ berarti telah berhasil

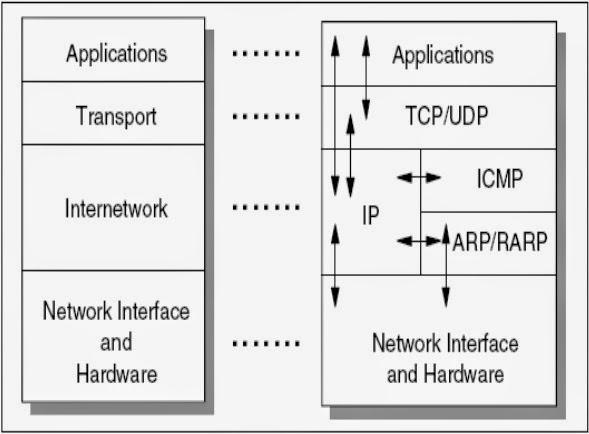

F. PERBANDINGAN MODEL OSI DAN TCP/I
